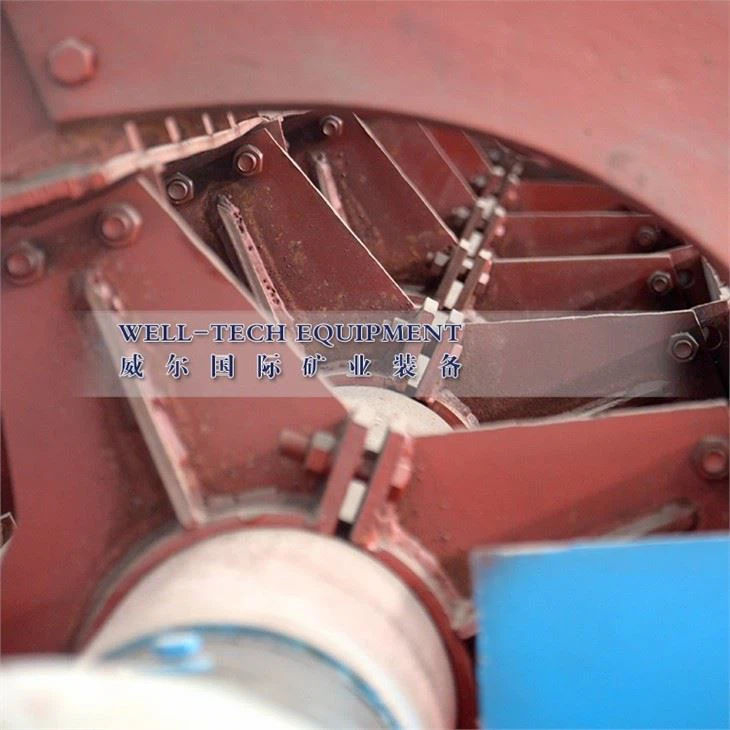

Sukeldunud spiraali klassifikaator
Kirjeldused
Sukeldatud spiraaliklassifikaator Põhimõtte kohaselt, et tahkete osakeste suurus on erinev, on erikaal erinev ja selle settimiskiirus vedelikus on erinev, kui läga saadetakse spiraalklassifikaatorisse, hõljuvad peened maagiosakesed vesi ja voolab ülevooluna välja ning jämedad maagiosakesed vajuvad paagi põhja ja lükatakse spiraaliga ülemisse ossa.
Sukeldatud klassifikaatori sööda sisselaskeava asub asulaala keskel. Kaldus paigaldatud veemahuti all on tselluloosi sorteerimisala. Kruvi pöörleb väikese kiirusega, et segada tselluloosi, et peatada ülaltoodud peened osakesed ja ülevool ülevoolu paisul. Jämedad osakesed vajuvad paagi põhja ja transporditakse tagasivooluliivana kruviga tühjendusavasse.
Sukeldumisklassifikaatori spiraaltera alumises otsas on täielikult vedeliku taseme all, klassifitseerimispiirkond on suur ja sile, sobib peente osakeste klassifitseerimiseks, mis on väiksem kui 0,15 mm, ja suurema ülevoolu tootlikkusega.
Funktsioonid:
1: Spiraal ülevoolu otsas vajub allapoole vedeliku taset asulapiirkonnas, mis on sügav ja suur.
2: sukeldatud spiraaliklassifikaator sobib hästi peenosakeste klassifitseerimisseadmete jaoks;
Sukeldumistüüpi spiraalklassifikaatori tehnilised andmed
Tüüp | Mudel | Spiraali läbimõõt (mm) | Spiraalse pöörlemiskiirus (r/min) | Tank | Kaldenurk | Mahutavus | Võimsus | Kaal (Kg) | |||
Pikkus (mm) | Laius (mm) | Ülevool (m3) | Liiva tagasitulek (m3) | Sõidumootor | Tõste mootor | ||||||
Sukeldumise tüüp Üksik spiraal | FLC-10 | 1000 | 6-7.4 | 8400 | 1112 | 14 ° -18 ° 30' | 75 | 473-1026 | 5.5 | -- | 6000 |
FLC-12 | 1200 | 5-7 | 8400 | 1372 | 14 ° -18 ° 30' | 120 | 1170-1630 | 7.5 | 2.2 | 11020 | |
FLC-15 | 1500 | 2.5-6 | 10500 | 1664 | 14 ° -18 ° 30' | 185 | 1140-2740 | 7.5 | 2.2 | 15340 | |
FLC-20 | 2000 | 3.6-5.5 | 12900 | 2220 | 14 ° -18 ° 30' | 320 | 3890-5940 | 11/15 | 3 | 29060 | |
FLC-24 | 2400 | 3.64 | 11130 | 2600 | 14 ° -18 ° 30' | 455 | 6800 | 18.5 | 4 | 37267 | |
FLC-30 | 3000 | 3.2 | 14300 | 3200 | 14 ° -18 ° 30' | 705 | 11650 | 30 | 4 | 43500 | |
Sukeldumise tüüp Kahekordne spiraal | 2FLC-12 | 1200 | 6 | 8400 | 2600 | 14 ° -18 ° 30' | 240 | 1770-2800 | 7.5×2 | 1.5×2 | 19610 |
2FLC-15 | 1500 | 2.5-6 | 10500 | 3200 | 14 ° -18 ° 30' | 370 | 2280-5480 | 7.5×2 | 2.2×2 | 27450 | |
2FLC-20 | 2000 | 3.6-5.5 | 12900 | 4280 | 14 ° -18 ° 30' | 640 | 7780-11880 | 11×2 15×2 | 3×2 | 50000 | |
2FLC-24 | 2400 | 3.67 | 11130 | 5100 | 14 ° -18 ° 30' | 910 | 13700 | 37 | 4×2 | 65283 | |
2FLC-30 | 3000 | 3.2 | 14300 | 6300 | 14 ° -18 ° 30' | 1410 | 23300 | 45 | 4×2 | 84870 | |
Rakendused
Ränidioksiidi spiraali klassifikaator
Spiraalse klassifikaatori masin
Liiva klassifikaator
