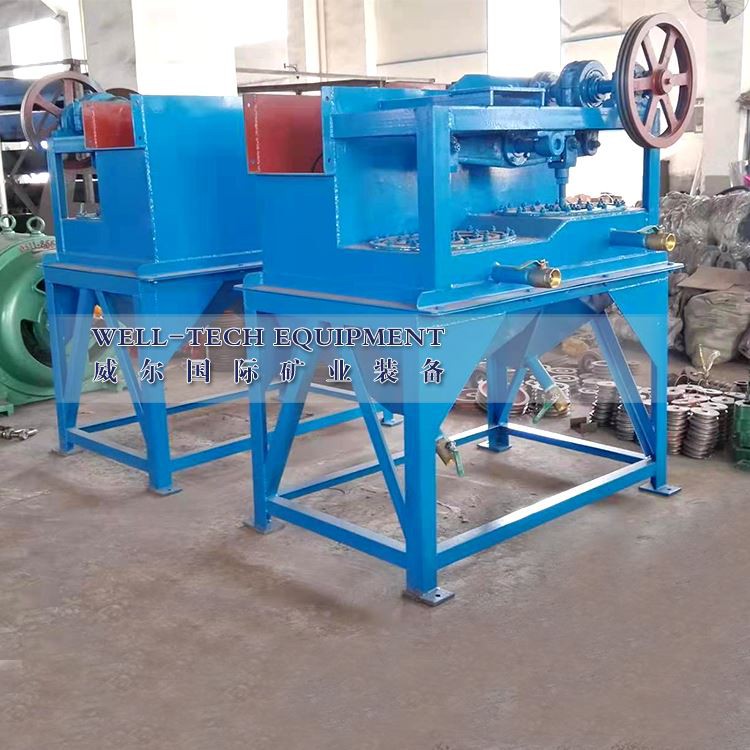

Diaphragm Jig / Twin- Diaphragm Jig
Kirjeldused
Ristküliku sektsiooni külgsuunas tegevustüübil Jig on kahte tüüpi. Üks on vasakpoolne kambripoolne tee, teine on parempoolne tee dig.
Võimsus: 1-20TPH
Söötmise suurus:-8mm
Kasutamine:Kohaline kullamaak, rauamaak, volframmaak
Džiigi sobib fikseeritud ekraaniga. See on hea metallist maagide eraldamiseks, nagu volframmaak, tinamaak, kulla asetaja, See võib eraldada peeneid materjale ja jämedaid mineraale, Suurim sööda suurus on 6-8 mm, kuid mõnel juhul võib see olla 12 mm.
Jig masina põhiosad: ajamiseade, džiig-kast, veejaotus, diafragma ja bibcock. Sellel on kaks erinevat suurust jig ämbrid, Iga diafragma on jagatud jig ala ja diafragma ala lauaplaadi järgi.
Jig seperator kummi diafragma pumpamine teha keskmise (vee) liigub. Kolmnurkvöö juhib suurt vöörihmaratast, nii et ühenda ekstsentriline käik ja kiik liiguvad üles ja alla. Teine ühendusvarras on ühendatud kummist diafragmaga, mis liigub üles ja alla jig-masinasse.
regulaarseltSühinemine mineraalide tasulise suurusega, Saame muuta ühendusvarda lööki, Vali erinev löök, et teha parim taastumissuhe. Muutuse löögimeetod on turvavöö rihmaratta vahetamine.
Džigil on ekraan, erineva suurusega materjal võib toita džiigimasinale. (Märkus:See võib osta sõela või mitte). Pärast mineraalide söötmist jig-kambrisse eraldatakse mineraalid diafragma pulseerimisega keskkonna erinevateks kihtideks. Peen suurus ja rasked mineraalid läbi mineraalse voodikivi augu ja läbi ekraani,See osa, mida me nimetasime alamõõduliseks kontsentraadiks.jäme suurus ja kerged mineraalid pestakse osade jagamiseks, see osa, mida me nimetasime sabaks. Kuna eesmine žigikamber on kõrgem 50mm kui tagumine žigikamber, on kerged mineraalid ülevoolu läbi eesmise žigikambri tagakambrisse, vajadusel saab otsaplaadi kohta reguleerida tühjenduskoguse kontrollimiseks. Paagi kontsentraati saab tühjendada regulaarselt tühjendustorus.
Diafragm Jig tehnilised kirjeldused
Mudel | Jig kamber | Jig Area (m2) | Söötmise suurus (mm) | Võimsuse (t/h) | Insult (mm) | Löök minutis (r/min) | Hutch Water | Vee rõhk (kilo/cm2) | Võimsus | Kaal (kg) |
100x150 Diafragm Jig | 1 | 0.015 | -3 | 0.018-0.6 | -- | 420 | -- | 1-1.5 | 0.55 | 130 |
300×450 | 2 | 0.27 | -12 | 3-6 | 0-26 | 322 | 2-4 | 1-1.5 | 1.1 | 745 |
1000×1000 allpool Diafragm Jig | 2 | 2 | 1-5 | 10-25 | 0-26 | 200-350 | 60-80 | 0.6-2 | 1.5 | 1700 |
370x360 Allpool Diafragm Jig | 2 | 0.274 | 6 | 1-3 | 5-25 | 200-250 | 2-5 | -- | 1.1 | 240 |
Trapetsikujuline side action diafragm Jig | 3 | 2.7 | -3 | 12.5-37.5 | 13-21 | 170-230 | 60-90 | 2 | 1.1 | 2000 |
670x920 Jig | 2 | 1.44 | 4-8 | 7-10 | 18-24 | 240-300 | -- | -- | -- | -- |
Diaphragm Jig Application:
Kullakaevandamise jigging masin
rohkem üksikasju, palun saatke meile päring, aitäh tähelepanu eest!
