Jig Machine / Saw-toth Wave Jig Machine
Gold Jigi masina kirjeldus:
Meie saehammaste lainetusmasin on uut tüüpi energiasäästlik ja ülitõhus gravitatsiooniline eraldusseade, mis on välja töötatud traditsioonilise siinuslaine masinal.
Toote nimi: jig masin.
Kasutamine: Kulla/alluviaalse kulla, volframi, raua, tina, hematiidi, vase, tantaalnioobiumi, titaani, mangaani, bariidi, tsirkooniumi, kroomi ja vääriskivide/teemantide, fluoriidi jne jm raskete mineraalide eraldamiseks.
Söötmissuurus: 0-20mm.
Tootlikkus: 20 tonni tunnis üks komplekt
Saehammaslaine rakis on üks kaasaegsetest gravitatsiooniseparaatorite kaevandamisseadmete masinatest, kuna selle suure võimsuse, laia eraldussuuruse vahemiku, lihtsa töö ja hoolduse tõttu kasutatakse rakise kui töötlemata separaatorit laialdaselt kohakulla, tina, titaani eraldamiseks, rauamaak, mangaanimaak, bariit, teemant, kroom, volfram jne.
Traditsioonilist rakist juhib enamasti ümbermõõtu ekstsentrilisus ja selle rakise pulsatsioonikõver on enamasti sinusoidne. Kuna membraani liikumisest tekkiv tõusva ja langeva vee kiirus ja toimeaeg on põhimõtteliselt samad, ei soodusta see rakise kihi lõdvenemist ega maagiosakeste kihistumist vastavalt erikaalule, mõjutades seega eraldussuhet ja taastumiskiirust. varustus.
Sawtooth wave rakis on energiasäästlik gravitatsioonilise separaatori mineraalseparaatori seade, mis on välja töötatud ja täiustatud traditsioonilise rakise baasil vastavalt rakise aluskihi teoreetilisele kihistusseadusele. Selle jigging pulsatsioonikõver on siksakiline, mis muudab tõusva voolu kiiremaks kui langeva voolu: tõusuaeg on lühike ja langemisaeg pikk; See ületab siinuslaine ja pulseeriva kõvera rakise vead tõusvas ja langevas veevoolus ning sama toimeaja, suurendab sängi lõtvust, leevendab inhalatsiooniefekti, paneb mineraalide rasked maagiosakesed täielikult settima ja parandab oluliselt eraldussuhte võimsus ja seadmete taaskasutamise määr. Võrreldes siinuskujulise rakisega, Sn 3,01 protsenti, W 5,5 protsenti, Pb 1,63 protsenti, Zn 2,04 protsenti; Veekulu väheneb 30 protsenti -40 protsenti, põrandapindala väheneb 1/3 võrra ja käiku saab reguleerida, kuna käigu astmeliseks reguleerimiseks kasutatakse elektromagnetilist reguleerimismootorit. Selle jõudlus on jõudnud kodumaisele kõrgtasemele ja see on üks ideaalseid energiasäästlikke gravitatsioonieraldusseadmeid.
Jig-masina tööpõhimõte/Kuidas jigimasin töötab?
Jig-separaator gravitatsiooniseparaatorina, ei vaja kemikaale, pesemiseks kasutage lihtsalt vett. Eralduskeskkonnana kasutage aluskivina rauamaaki. Raske mineraal läbib rauamaagi kontsentraadina läbi sõela, kerge mineraal voolab sabaheitesse.
toitekastist maaki söötes liiguvad maagi graanulid vertikaalsetes alternatiivsetes veevooludes. Kihid moodustuvad materjalide tiheduse erinevuse tõttu. Väikese tihedusega mineraalid on ülemises kihis ja voolavad koos ülespoole tselluloosi vooluga, samas kui suurema tihedusega materjal on alumises kihis ja väljub allumisest tühjendusavast rakiseerimiskontsentraadina.
Saehambaga Wave Jig Machine funktsioon
◆ Suur võimsus
◆ Kõrge kontsentratsiooni suhe ja kõrge taastumisvõime
◆ Valmistatud kõrgeima kvaliteediga materjalist
◆ Lihtne paigaldada, kasutada ja hooldada
◆ Pulsatsioonikõver on saehamba lainekujuline, mis hõlbustab raskete mineraalide settimist
◆ Säästab vett 30-40 protsenti kui tavaline rakis
◆ Pulsatsioonikiirust on regulaatoriga väga lihtne reguleerida
◆ Sobib karestamiseks ja puhastamiseks
◆ Saab saavutada häid tulemusi töötlemisel nagu platerkuld, volfram, raud, tina, hematiit, vask, tantaal-nioobium, titaan, mangaan, bariit, tsirkoonium, kroom ja vääriskivi/teemant, fluoriit jne.
Jig masina kaevandusseadmete tehniline spetsifikatsioon

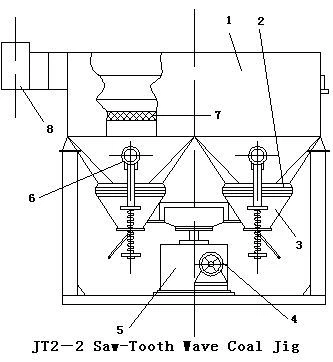

| 1. Hutch 2. Kummist diafragma 3. Koonus 4. Elektromagnetismi kiiruse regulaator 5. Kaamera korpus 6. Lisaveetoru äärik 7. Ekraan 8. Söötmispaak |
JT2-2 Saehammaste Wave Jig ehitusjoonis
Saehammas Jig masin
Mudel | Hutch | Diafragma | Söötmise suurus (mm) | Jumestusvee kogus (m3/t) | Make-up vee surve (Mpa) | Mahutavus (t/h) | Võimsus (kw) | Mõõtmed (mm) | Kaal (kg) | ||
Kuju | Piirkond (m2) | Löök (mm) | Insuldi sagedus (r/min) | ||||||||
JT3-1 | Trapets | 3 | 12-30 | 50-125 | <10 | 3-6 | Suurem kui 0,05 või sellega võrdne | 7.5-15 | 5.5 | 2745×2000×3030 | 3085 |
JT4-2 | Ristkülik | 5 | 25-57 | <25 | 4-8 | 8-20 | 7.5 | 4240×1990×2750 | 3098 | ||
JT4-2S | Ristkülik | 5 | 25-57 | <25 | 4-8 | 8-20 | 5.5×2 | 4240×1990×2750 | 3500 | ||
JT5-2 | Trapets | 4.86 | 12-30 | <10 | 3-6 | 12-25 | 7.5 | 3600×2000×2600 | 4500 | ||
Teemantkujulise masina kasutamine:
Seda kasutatakse laialdaselt volframi, tina, kulla, punase raua, pruuni raua, mangaani, titaani, antimoni, plii, tantaali, nioobiumi ja fluoriidi teiste raskete mineraalide eraldamiseks jämedate osakeste suurusega.
On palju rakendusi, kus rakiseeraldajal on eriline väärtus ja sellega ei saa võrrelda ökonoomse ja tõhusa jõudluse poolest. Need on tõhusad vääris- ja mitteväärismetallide, haruldaste metallide ja mittemetalliliste mineraalide töötlemisel.
Kulla- ja teemanditehas Libeerias
Mobiilne teemanditehas
Tin jig masin
jigi eraldaja
Kuldjigi taim
