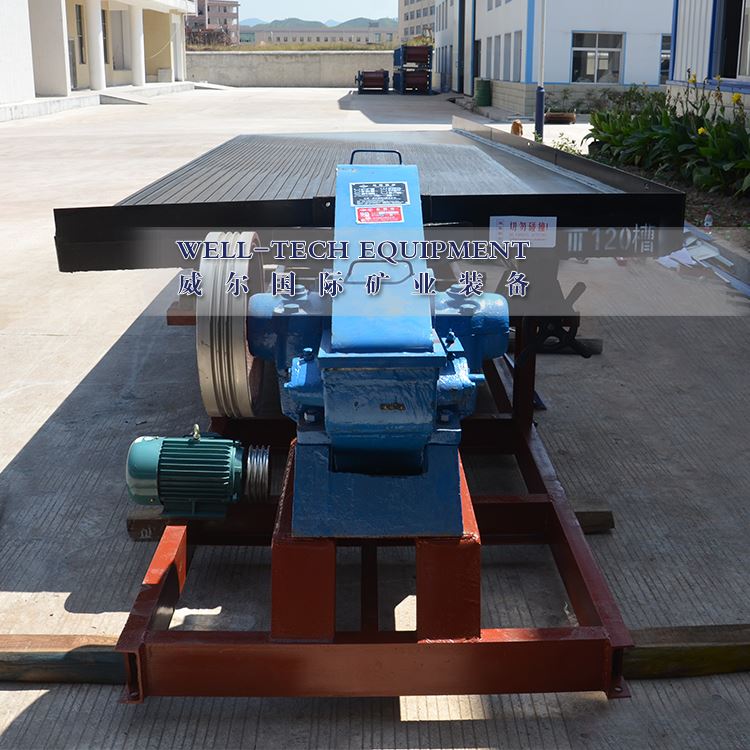

Yunnan Tin Shaking tabel
Kirjeldused
Yunnan Tin Shaking tabelis on täiustatud Nõukogude CC-2 Raputamine tabelis Hiina Yunnan Tin tööstuse masinate tootja, nii et me nimetame seda Yunnan Tin Shaking tabelis, See kasutab cam hoova pea liikumine, või kasutades lihtsustatud cam rocker pea liikumine.
Kasutamine: Tina, kroom, plii, vismut, volfram, titaan, tantaalni nioobium, mangaan, kuld jne.
söötmise suurus: 0-2mm.
Võimsus: 0,3-1,5tonni tunnis.
Loksuti raam on suhteliselt lihtne ja voodipinda toetab libisemine. Pilve tina voodipinna kuju ja suurus on põhimõtteliselt sama, mis 6-S loksuti pind, kuid erinevus on selles, et voodil on pikisuunalises pidevas osas mitu nõlva. Voodipind kasutab toorest lakki, lakktuhka (toorlakki ja sepistatud gesso segu), klaasterast või polüuretaani, mis muudab kulumiskindla kihi, millel on jäme liivavoodi, peen liivavoodi ja limavoodi 3 liiki. Üldiselt on jäme liivavoodi pind kaetud trapetsikujuliste harjatud ribadega, peen liivavoodi pind on kaetud hammastatud harjatud ribadega ja lima voodipind on kolmnurkne soon.
Pilve tina loksuti eelised on: voodipind sile, hea kulumiskindlus, vastupidav, mitte kergesti deformeeritav, lihtne kohalik remont; Voodi liikumise pea asümmeetria on suur ja erineva söötmise suuruse ja sorteerimisnõuetega kohanemiseks on lai erinev reguleerimisvahemik; Voodi pea on usaldusväärne, kergesti kantavad osad ja õli leke puudub. Puuduseks on see, et vedru paigaldatakse voodipinna alla ja lööki ei ole mugav parandada ja reguleerida (vedru tuleb löögi reguleerimisel lõdvestuda); Voodipinna põiknõlva reguleeritav vahemik on väike (0°~ 5°); Kui põiksuunaline kalle ja löögi reguleerimine on liiga suured, põhjustab voodipinna vibratsiooni peakatte tõmbevarda telje ja voodipinna raskuskeskme telje liigne eraldamine.
Yunnan Tin Shaker tabeli eelised:
Hea liikumiskõver.
Sile ja mõõdukas pind.
Kulumiskindlus.
Happekindlus.
Leeliseline vastupanu.
Niiskuskindlus ja deformatsioonikindlus.
Stabiilne töö.lihtne töö ja reguleerimine.
Mineraalne zonatsioon on ilmne.
Kõrge riietuskiirus.
Väike müra ja pöörlev paindlik.
Seda kasutatakse laialdaselt mitteferrous, mustade ja haruldaste muldmetallide, nagu tina, volfram, plii, vismut, titaan, mangaan, tantaal, nioobium, kuld jne, gravitatsiooni eraldamisel. Valitud osakeste suurus on 2 ~ 0,019 mm.

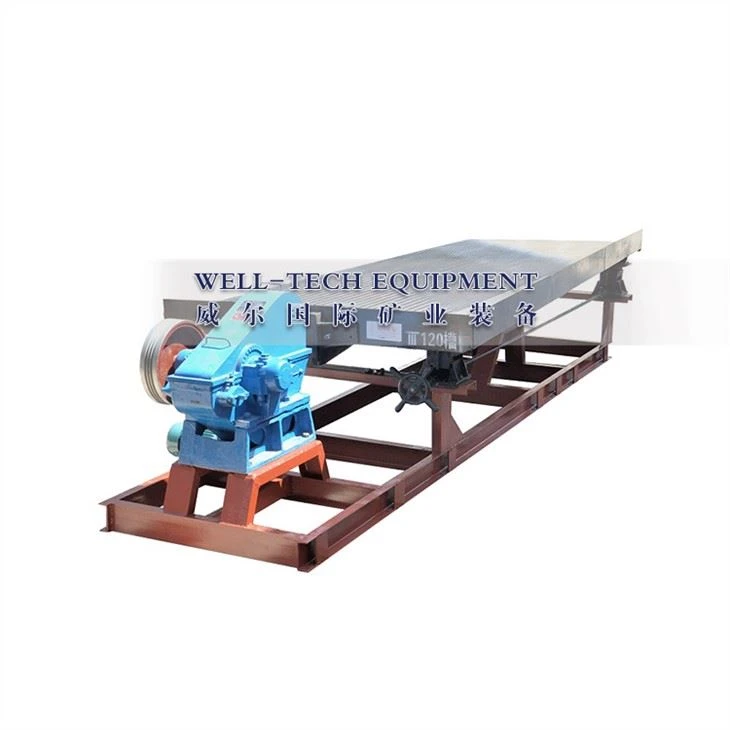

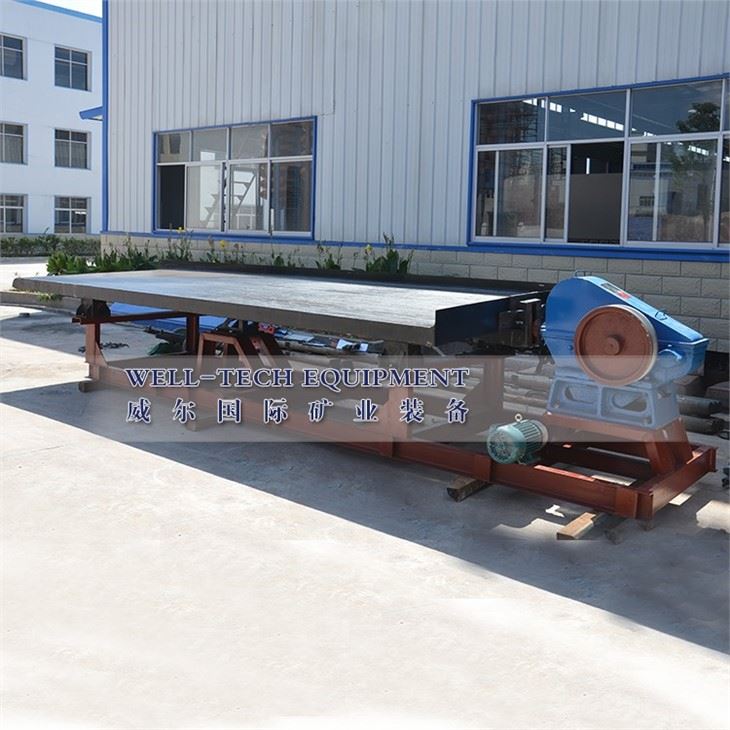

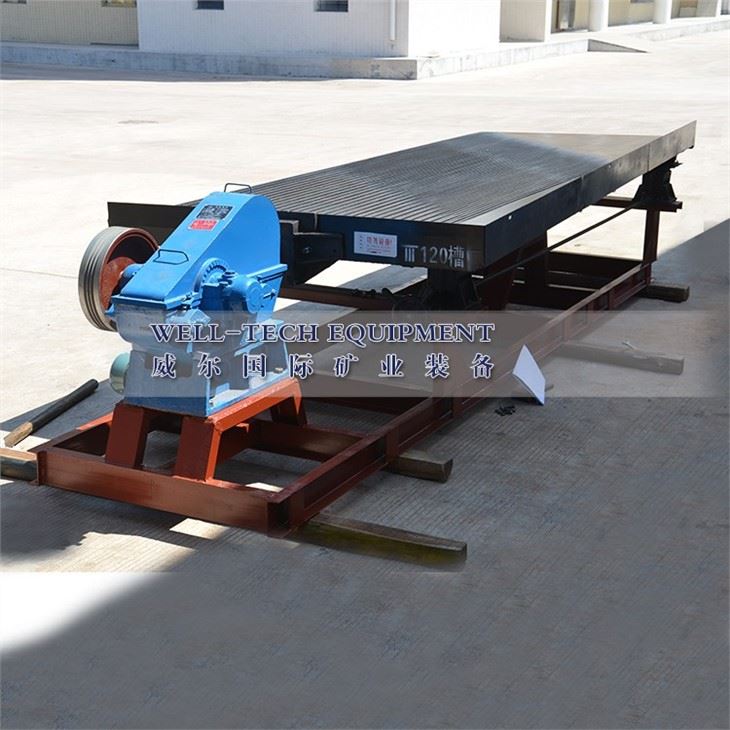

Yunnan Tin värisev laud Struktuur
Yunnan Tin vibratsiooni lauatruktsioon:
Yunnan Tin raputamislaud koosneb kolmest osast, tekilauast, pea liikumisest ja toest, tekk koosneb raamist ja klaaskiust. Jäme liivatekk, peen liivatekk ja lima maagitekk. Vastavalt mineraali söötmissuurusele, et valida sobiv tekk. Kanali terasest tugi tekile, mis on ühendatud konksuga pea liikumisega, juhib pea liikumine tekki pideva vastastikkuse liikumise, et saada kontsentraat. Ekstsentrilise võlli kujundatud pea liikumine juhib ekstsentrilist ratast kiikriba käe surumiseks, käsi juhib T-pea kruvi, põhjustab T-pea kruvi, mis teeb vastastikku liikumise. Pea liikumise laager määrimine ZQSN5-5-5 materjali abil.
Tina märg raputav laud Tehnilised kirjeldused
Mudel | Jäme liivatekk | Peen liivatekk | Groovingi tekk |
Teki suurus (mm) | 4436×1825×1536 | ||
Löök (mm) | 16-22 | 10-16 | 10-16 |
Insuldi sagedus (r/min) | 240-290 | 300-320 | 330-340 |
Vee tarbimine (M3/d) | 190 | 80 | 50 |
Võimsus (T/d) | 30 | 8 | 8 |
Söötmise suurus (mm) | 2-0.2 | 0.5-0.037 | 0.074-0.019 |
Söötmistihedus (%) | 20-25 | 15-20 | 15-20 |
Min. Paigaldatud kalle | 2°30″ | 1°50″ | 0°45″ |
Üldmõõtmine (mm) | 5454×1825×1242 | ||
Reguleeritav löök (mm) | 8-22 | ||
Võimsus (Kw) | 1.5 | ||
Kaal (Kg) | 1012 | ||
Rakendused

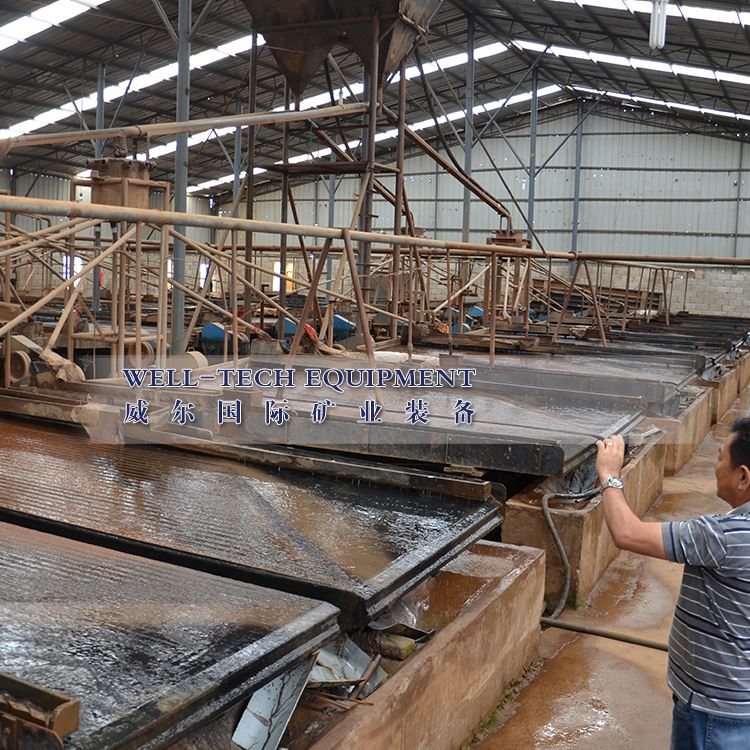

Tina raputamise laud

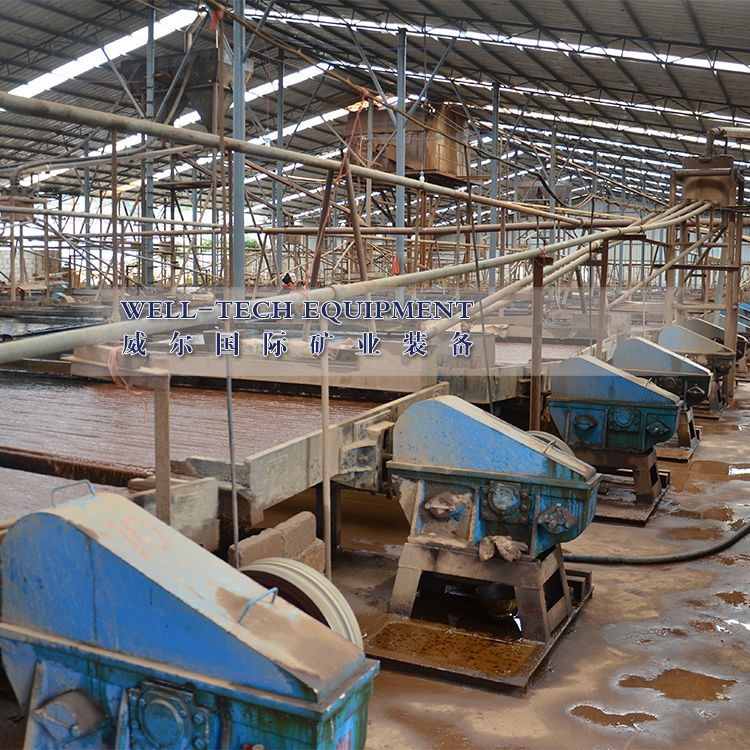

Tina töötlemise tehase Shaker tabel

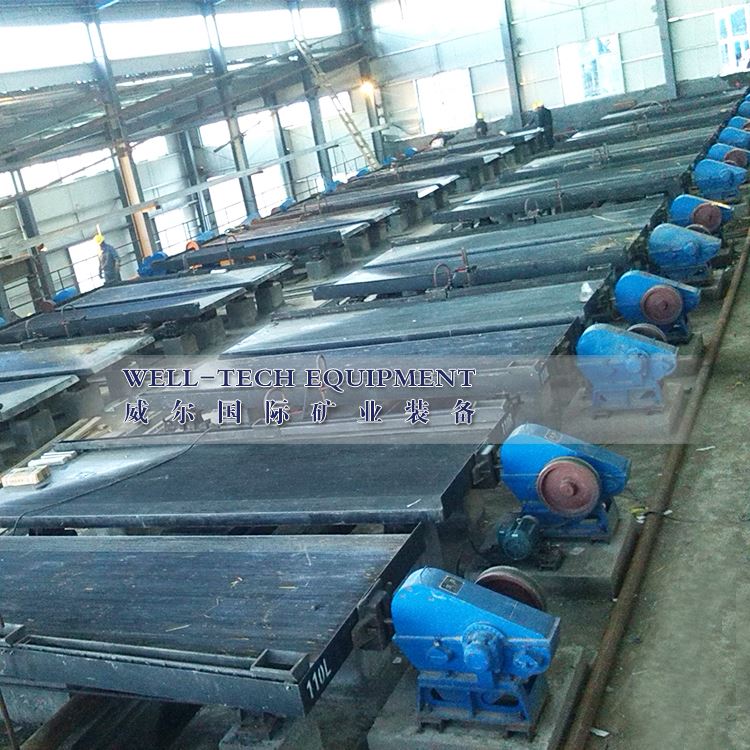

Cassiterite kaevandustehase masinad
